pc连接器前翻与后翻的区别
2025-04-16 10:55:22

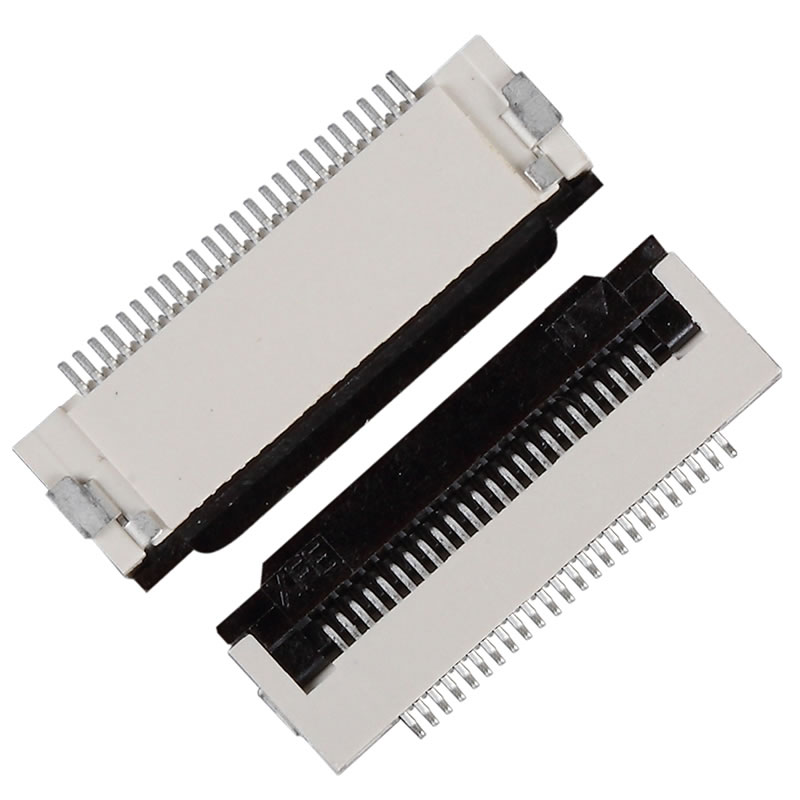

FPC连接器中的“前翻”和“后翻”主要指的是FPC（柔性印刷电路）插入时其金手指朝向的不同方向，以及连接器盖子（压盖）的开启方向，适用于不同的结构空间和安装需求。以下是两者的主要区别：
一、定义对比：
类型 定义 FPC金手指朝向 适用方向
前翻（Top Contact） 连接器盖子向前方（靠近插入方向）翻开 面向连接器上方（翻盖面） 适合上方有空间操作的安装方式
后翻（Bottom Contact） 连接器盖子向后方（远离插入方向）翻开 面向连接器底部 适合下方走线，或上方空间有限的设备
二、结构特点：
前翻连接器：
压盖开启方向与FPC插入方向相同
FPC金手指面朝上
从上方接触的安装方式，通常称为上接触型
后翻连接器：
压盖开启方向与FPC插入方向相反
FPC金手指面朝下
从下方接触的场景，通常称为下接触型
三、实际选型建议：
如果你的设备中FPC布线面在上方，选用前翻（上接触）；
如果布线面在下方，选用后翻（下接触）；
注意FPC设计阶段就需确定金手指方向，避免插不进去或接触不良。
四、简单记忆方法：
“前翻接上面，后翻接下面”
如果你有具体型号、产品图或者结构图，我可以帮你判断哪种类型更适合。需要的话可以发图给我看看。
