排针排母连接器规范
2025-04-14 13:16:24
排针排母连接器（Pin Header & Female Header）是电子连接器中常见的一种，广泛应用于PCB电路板之间的信号连接。以下是排针排母连接器的一些常见规范和参数，可作为选型、设计或采购时的参考。
一、结构组成

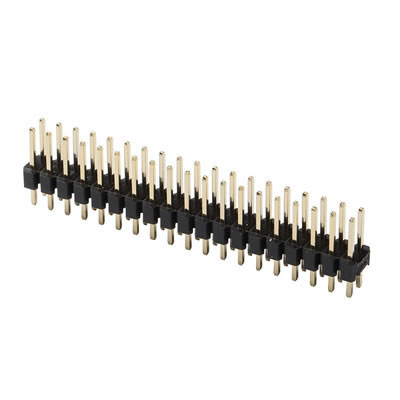

1.排针（Pin Header）
·作用：插入母座，实现连接
·常见类型：单排、双排、三排
·安装方式：直插（180°）、贴片、弯针（90°）
·排数：1排、2排、3排
·PIN数：如1x40、2x20等
2.排母（Female Header）
·作用：插接排针，实现连接
·针孔类型：圆孔、方孔、弹片型
·安装方式：同排针一致
二、常见规格参数
项目 | 常见参数 |
针距（Pitch） | 2.54mm、2.00mm、1.27mm、1.00mm |
PIN排数 | 单排、双排、三排 |
PIN数量 | 常见有2~80PIN，可定制 |
额定电流 | 一般为1A~3A |
接触电阻 | ≤ 20mΩ |
绝缘电阻 | ≥ 1000MΩ |
耐电压 | 500V AC/min |
工作温度 | -40℃ ~ +105℃ |
针脚镀层 | 镀金（3μ、6μ、15μ）、镀锡、镀镍等 |
三、材质说明
部件 | 材质 |
针端 | 黄铜、磷青铜 |
塑胶本体 | PA6T、PA9T、LCP（耐高温材质） |
镀层 | 镀金、镀镍、镀锡 |
四、封装类型
类型 | 特点 |
DIP直插式 | 传统方式，适合波峰焊接 |
SMT贴片式 | 适合回流焊接，自动贴片 |
弯针型（90°） | 用于特殊空间连接或板边连接 |
五、应用领域
·工业控制板
·消费电子
·通讯设备
·智能家居
·安防系统
·汽车电子
六、选型建议
1.明确针距及PIN数量
2.选择合适的安装方式（DIP/SMT）
3.根据工作电流、电压选材
4.考虑焊接工艺与封装方式
5.考虑配对排母或排针的匹配性
综上所述，排针排母连接器在结构设计、电气性能、生产质量及应用适配等方面具有高度灵活性和广泛适用性，适合用于工业控制、消费电子、汽车电子、通信设备等多个领域。通过合理选型与优化设计，能显著提升系统整体的稳定性与可靠性。
